MTX50A紅外儀--產品介紹

工作原理及注意事項

●紅外測溫原理

紅外測溫儀可以直接測量目標溫度而無需接觸目標。其工作原理是通過測量目標發射的紅外輻射強度計算出物體的表面溫度。非接觸測溫是紅外測溫儀一大的優點，使用戶可以方便地快速測量難以接近或移動中的物體。

●安裝距離與測量尺寸

精密的光學鏡頭和光學焦點設計，使距離測溫儀100mm內的測量光斑直徑為

9 mm，光斑尺寸會隨著距離增加而增大，如0.6米處的光斑直徑為40mm。測溫儀距離與光斑尺寸的比率也稱為光學分辨率，

介 紹

感謝您選擇MTX50A 紅外測溫儀。

紅外測溫儀可以不接觸目標而通過測量目標發射的紅外輻射強度計算出物體的表面溫度。非接觸紅外測溫儀最大的優點，使用戶可以非常方便地測量難以接近或移動的目標。

MTX50A紅外測溫儀為一體化集成式紅外測溫儀，傳感器、光學系統與電子線路共同集成在金屬殼體內；MTX50A易于安裝，金屬殼體上的標準螺紋可與安裝部位快速連接；同時，MTX50A還有各型選件（例如吹掃保護套、90°可調安裝支架、三維可調安裝支架、數字顯示表等）以滿足各種工況場合要求。

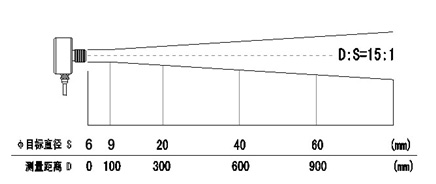

MTX50A的光學分辨率是15：1，相應的光斑尺寸可以通過距離和光斑尺寸的比率為15：1近似計算。詳細信息可以參照所附光路圖

（右圖1）。

環境溫度

MTX50A紅外測溫儀可以在環境溫度0~60℃范圍內工作。

技術參數

●基本性能

保護          IP65（NEMA-4）

環境溫度      0~60℃

存儲溫度      -20~80℃

相對濕度      10~95%（不結露）

外殼材料      鋁金屬

電纜長度      1.8m（標準），3m，8m，15m及特殊規格（定制）

●電氣參數

工作電源      24VDC

最大負載      500歐姆

輸出信號      4~20mA

●鏡頭清潔

儀器的鏡頭必須保持清潔，避免因粘有灰塵、煙塵等污染物而導致測量誤差甚至損壞鏡頭，若鏡頭粘有灰塵，可用擦鏡紙蘸無水酒精擦拭。

●電磁干擾

為了防止電磁方面的干擾，請保證以下措施：

請在安裝時盡量使紅外測溫儀遠離電磁場源 （比如電動機、馬達、大功率電纜等），如有必要可加金屬套管。

注意：傳感頭的屏蔽必須良好接地。

·測量參數

光譜范圍       8~14um

溫度范圍       0~500℃

光學分辨率     15：1

響應時間       300ms(95%)

發射率         0.95固定

測溫精度    測量值的±1%或±1.5℃，

取最大值（環溫：23℃±5℃）

重復精度    測量值的±0.5%或±1℃，

取最大值（環溫：23℃±5℃）

發射率      0.95固定

安 裝

●機械安裝

MTX50A金屬殼體帶M20×1螺紋，可用于直接安裝，也可通過使用安裝支架進行安裝、可調安裝支架進行安裝，可調安裝支架能夠使測量頭的調節更方便。

在調整被測目標與測量頭時必須確保光路無遮擋。

●電氣安裝

●輸出

輸出：4~20mA線性信號，0.032mA/℃

外形尺寸和選件

●外形尺寸（右圖2所示）

維 修

當您使用MTX50A紅外測溫儀時遇到任何問題時，請聯系我們的服務部門。我們的客戶服務人員將就如何設置紅外線測溫儀工作，標定過程以及維修方面給予您技術支持。

●選件

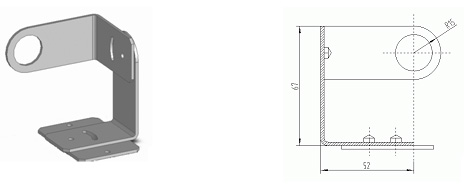

1、90°可調安裝支架（支架尺寸如圖3）

圖3-A：可調安裝支架                圖3-B：可調安裝支架尺寸

2、三維可調安裝支架（圖4）

圖4-A：可調安裝支架                 圖4-B：可調安裝支架尺寸

使用須知

每臺儀器都經過質量檢驗程序，如果發生任何問題，請立刻聯系本公司。

儀器從出廠起保質期為12個月，過保質期后，生產商另外保證在6個月以內維修或更換元件。如果私自拆開儀器或因使用不當引起的損壞不在保修范圍。

在保修期內若儀器出現問題，可以免費更換，標定或修理，期間發生的運費由發貨人承擔。生產商有權選擇修理儀器或更換元件。如果儀器故障是由于用戶的使用不當造成的，用戶必須負擔維修費用，在這種情況下用戶可以事先詢問維修費用。
