W330 W330-T手提式熔煉測溫儀

一、用途

W330系列手提式熔煉測溫儀是專業為冶煉、鑄造等行業熔煉過程快速測量熔融金屬溫度而研制的高精度專用儀表。

W330T是W330的改進型，配用T4系列快速偶頭，性能更穩定，偶頭可用多次。

該系列儀表以高性能單片微機為核心、采用高精度測量傳感器件、并采取多種智能化處理技術，以確保儀表長期穩定工作。提高了儀表的抗干擾能力。

該系列儀表與相適應的熱電偶配套可在多種熔煉場合進行精密快速測溫。

二、特點

W330手提式熔煉測溫儀采用測溫儀與測溫槍一體化設計，根據熔煉測溫現場工作環境惡劣、溫度高等特點，采用耐震且高亮度的LED數碼管顯示、全金屬外殼設計，故更為耐用。

本儀表具有:

1、溫度測成時溫度值自動保持功能。

2、燈光、蜂鳴聲同步提示測溫結束（提起測試槍）功能。

3、斷偶、超量程、電源欠壓等報警功能。

4、電源采用鎳氫可充電電池（一次充電后一般可測溫上千次）。

5、打開電源，當無信號輸入2分鐘后，自動斷開電源功能。

本儀器同機可配用5種熱電偶。

本儀表由于采用了最新的抗干擾措施，故具有極好的抗干擾能力。中頻爐通電熔煉時無須斷電，便可在爐內進行測溫。

三、技術性能指標

1、  測量范圍和測量精度：

2、分辨率（℃）： 1

3、響應時間（S）：1

4、電源：充電電池DC6V±10％

四、安裝、操作

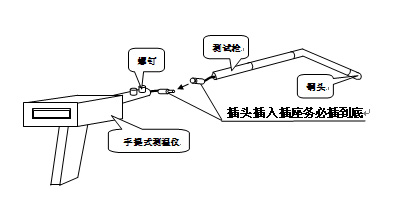

1、測試槍的安裝：

打開包裝箱，取出測試槍三節，用手握定銅頭段，依次逐段旋接而成，避免扭動補償導線而斷焊，旋緊后應無晃動感。

將槍管內的二芯插頭小心與手提式熔煉測溫儀上的連接套內的同型號二芯插頭正確相連（信號插頭插入插座時務必插到底），后將測試槍插入連接套并用止頭螺桿擰緊。

2、手提式熔煉測溫儀的操作

按下儀表面板上的電源開關（ON/OFF），顯示器立即顯示“ ”，繼而顯示需配用的熱電偶型號（  /為S型、  /為R型、  /為B型、  /為WRe3/25、 /為K型）

在未插上熱電偶時，儀器顯示“  ” ，插上熱電偶并接觸良好時，儀器顯示環境溫度（B分度號的儀器顯示“ ”），此時即可進行測溫。測溫時將熱電偶插入金屬液，深度為≥20mm，做到快、準、穩。當測成指示燈（H）亮時（有聲光提示），應立即提起測溫槍（一般為3～5秒）。儀器自動顯示并保持所測得的溫度值。

換下用過的熱電偶，插入新的熱電偶（即使未損壞也應拔下，稍停，重新插入測試槍），可重新進行測溫。

儀器顯示“－1”說明熱電偶未插上或未插到位，稍用力推入或旋動紙管，使接觸良好。

儀表顯示“－000”輸入信號接反。

儀表顯示“1”輸入信號超出量程。

儀表顯示“HELP”說明電池欠壓。

儀表測量完畢后應及時關機，以免造成電池浪費。

五、配套件

1、測試槍 ：測試槍型號必須與儀器型號相匹配，規格有1.5～2.5m。

2、充電器

3、快速偶頭

（1）單鉑銠快速偶頭 KS－602   （2）單鉑銠快速偶頭KR－602

（3）鎢錸快速偶頭   KW－602   （4）雙鉑銠快速偶頭KB－602
